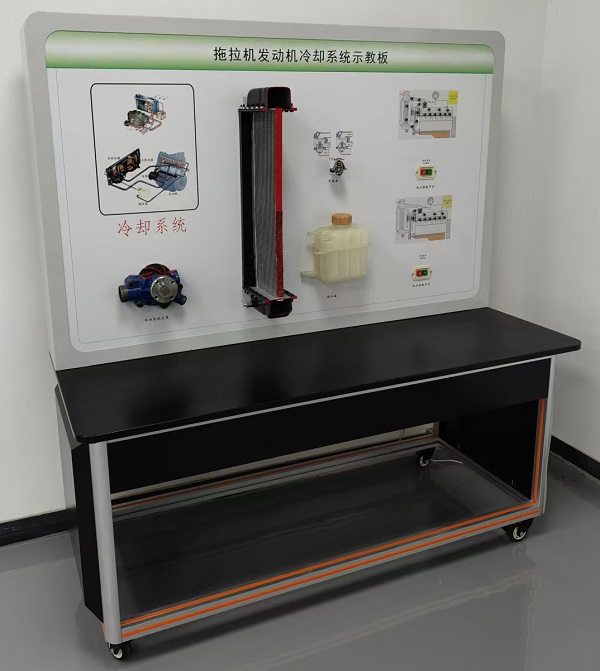

拖拉機發動機冷卻系統示教板-產品簡介
該設備采用 750P拖拉機 發動機部件進行解剖處理，全面展示發動機冷卻系統的內外結構(各部件齊全，剖面位置合理)。并輔以彩色發動機冷卻系統結構原理圖，可有效增強教學效果。
適用于中高等職業學校和培訓機構對發動機冷卻系統的結構，工作原理等動態教學演示需求。
二、功能特點
1.對冷卻各關鍵部位(如：水泵、節溫器等)進行解剖處理，各剖面噴涂不同顏色，全面展示發動機冷卻系統的內外結構。
2.面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照發動機冷卻系統結構原理圖和實物，認識和分析發動機冷卻系統的工作原理。
3.面板上安裝有不同顏色的LED燈，通過LED燈順序閃爍方式，可動態演示冷卻液在大循環、小循環和混合循環中的流向。
4.面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、檢測儀器等。
5.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術規格
1.外形尺寸（約）：1240×600×1700mm(長×寬×高)
2.外接電源：AC 220V±10% 50Hz
3.工作電壓：DC 12V
4.工作溫度：-40℃～+50℃
5.顏色：7032
6.鋼管：40*40*3mm
7.機柜：1.5mm冷板沖壓成形，背面設置維修門；
8.移動腳輪：100*60mm
四、基本配置(每臺)
該設備采用 750P拖拉機 發動機部件進行解剖處理，全面展示發動機冷卻系統的內外結構(各部件齊全，剖面位置合理)。并輔以彩色發動機冷卻系統結構原理圖，可有效增強教學效果。
適用于中高等職業學校和培訓機構對發動機冷卻系統的結構，工作原理等動態教學演示需求。
二、功能特點
1.對冷卻各關鍵部位(如：水泵、節溫器等)進行解剖處理，各剖面噴涂不同顏色，全面展示發動機冷卻系統的內外結構。
2.面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照發動機冷卻系統結構原理圖和實物，認識和分析發動機冷卻系統的工作原理。
3.面板上安裝有不同顏色的LED燈，通過LED燈順序閃爍方式，可動態演示冷卻液在大循環、小循環和混合循環中的流向。
4.面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、檢測儀器等。
5.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術規格
1.外形尺寸（約）：1240×600×1700mm(長×寬×高)
2.外接電源：AC 220V±10% 50Hz
3.工作電壓：DC 12V
4.工作溫度：-40℃～+50℃
5.顏色：7032
6.鋼管：40*40*3mm
7.機柜：1.5mm冷板沖壓成形，背面設置維修門；
8.移動腳輪：100*60mm
四、基本配置(每臺)
|
序號
|
名 稱
|
規格型號
|
單位
|
數量
|
|
1
|
檢測控制面板
|
裝有各種檢測端子以及彩色結構原理圖
（面板：1200*900*4mm) |
套
|
1
|
|
2
|
點火開關
|
|
個
|
1
|
|
3
|
水泵總成
|
|
臺
|
1
|
|
4
|
節溫器
|
|
只
|
|
|
5
|
冷卻風扇
|
|
個
|
1
|
|
6
|
LED燈動態冷卻演示系統
|
|
套
|
1
|
|
7
|
移臺架(帶自鎖腳輪裝置)
|
1240×600×1700mm(長×寬×高)
|
臺
|
1
|
