一、實訓目的
1、熟悉變頻器的面板操作方法。
2、熟悉變頻器的功能參數設置。
3、通過變頻器操作面板，掌握變頻器控制電機的啟動、正反轉、點動、調速控制方法。
二、實訓設備
| 序號 | 型 號 | 名 稱 | 備注 |
| 1 | GDQ01 | 電源儀表控制屏 | 1套 |
| 2 | ACM-1 | 西門子MM440變頻調速器 | 1件 |
| 3 | DQ10 | 三相鼠籠異步電動機（380V/Y） | 1臺 |
| 4 | 實驗連接線（2種） | 1套 |
三、操作方法和步驟
1．按要求接線

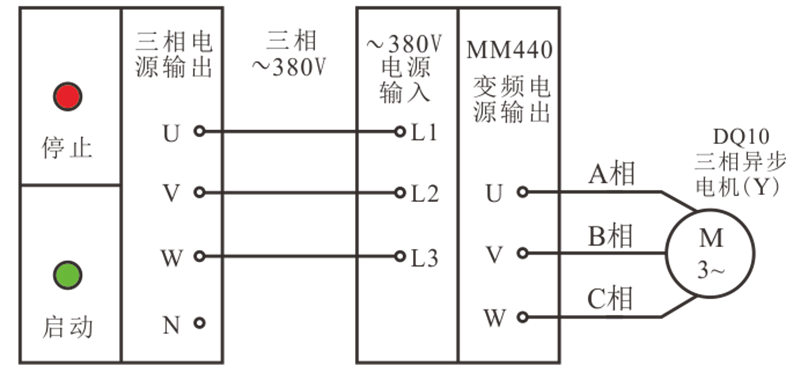

圖2-1 變頻調速系統電氣圖
系統接線如圖6-所示，電機DQ10采用星型（Y）接法，檢查電路正確無誤后，按下GDQ01電源儀表控制屏上“啟動”按鈕開關，系統接通380V電源。
2．參數設置
先恢復變頻器工廠缺省值，然后設置實訓參數。
1）、恢復變頻器工廠缺省值，設置電動機參數。
| P0010=30 ，P0970=1 | 按P鍵（10s完成，運行中顯示BUSY），恢復出廠參數 | ||
|
P0003=1 設用戶訪問級為標準級（只需要設置最基本的參數）。 P0010=1 快速調試（只有在P0010=1的情況下，電機的主要參數才能被修改）。 |
|||
| 參數號 | 設置值 | 說明 | |
| P0100 | 0 | 功率以KW表示，頻率為50Hz | |
| P0304 | 380 | 電動機額定電壓(V)，電機Y接法 | |
| P0305 | 1.12 | 電動機額定電流(A) | |
| P0307 | 0.37 | 電動機額定功率(kW) | |
| P0310 | 50 | 電動機額定頻率(Hz) | |
| P0311 | 1400 | 電動機額定轉速（r/min） | |
| 以上參數設置完成后，設P0010=0,變頻器可正常運行（只有在P0010=0的情況下，變頻器才能運行） | |||
|
P0003=1 設用戶訪問級為標準級 P0004=7 命令和數字I/O |
|||
| 參數號 | 出廠值 | 設置值 | 說明 |
| P0700 | 2 | 1 | 由鍵盤輸入設定值(選擇命令源) |
|
P0003=1 設用戶訪問級為標準級 P0004=10 設定值通道和斜坡函數發生器 |
|||
| P1000 | 2 | 1 | 由鍵盤(電動電位計)輸入設定值 |
| *P1080 | 0 | 0 | 電動機運行的最低頻率（HZ） |
| *P1082 | 50 | 50 | 電動機運行的最高頻率（HZ） |
|
P0003=2 設用戶訪問級為擴展級 P0004=10 設定值通道和斜坡函數發生器 |
|||
| *P1040 | 5 | 20 | 設定鍵盤控制的頻率值（HZ） |
| *P1058 | 5 | 10 | 正向點動頻率（HZ） |
| *P1059 | 5 | 10 | 反向點動頻率（HZ） |
| *P1060 | 10 | 5 | 點動斜坡上升時間（S） |
| *P1061 | 10 | 5 | 點動斜坡下降時間為（S） |
r000（斷電后重新上電顯示頻率）
3．變頻器運行操作
（1）變頻器啟動：在變頻器的前操作面板上按運行鍵
，這樣變頻器就將驅動電機按由P1120所設定的上升時間升速，并運行在由P1040所設定的頻率值上。（2）正反轉及加減速運行：電動機的轉速（運行頻率）及旋轉方向可直接通過按前操作面板上的鍵∕減少鍵（▲/▼）來改變。
（3）電動機停車：在變頻器的前操作面板上按停止鍵
，則變頻器將由P1121所設置的斜坡下降時間驅動電動機降速至零。（4）點動運行：按下變頻器前操作面板上的點動鍵“
”，則變頻器將驅動電動機按由P1060所設置的點動斜坡上升時間升速，并運行在由P1058所設置的正向點動頻率值上。當松開變頻器前操作面板上的點動鍵“jog”，則變頻器將按由P1061所設置的點動斜坡下降時間驅動電機降速至零。這時，如果按一下變頻器前操作面板上的換向鍵，再重復上述的點動運行操作，電動機可在變頻器的驅動下反向點動運行。四、成績評價表
成績評價見表7-4。
表 7-4 成績評價表
| 序號 | 主要內容 | 考核要求 | 評分標準 | 配分 | 扣分 | 得分 |
| 1 | 接線 | 能正確使用工具和儀表，按照電路圖正確接線 |
1.接線按照不規范，每處扣5-10分 2.接線錯誤，扣20分 |
30 | ||
| 2 | 參數設置 | 能根據任務要求正確設置變頻器參數 |
1.參數設置不全，每處扣5分 2.參數設置錯誤，每處扣5分 |
30 | ||
| 3 | 操作調試 | 操作調試過程正確 |
1.變頻器操作錯誤，扣10分 2.調試失敗，扣20分 |
20 | ||
| 4 | 安全文明生產 | 操作安全規范、環境整潔 |
違反安全文明生產規程，扣 5-10分 |
20 |
1. 怎樣利用變頻器操作面板對電動機進行預定時間的啟動和停止？
2. 怎樣設置變頻器的最大和最小運行頻率？
6-3 MM440變頻器控制端口開關操作運行
變頻器在實際使用中，電動機經常要根據各類機械的某種狀態而進行正轉、反轉、點動等運行，變頻器的給定頻率信號、電動機的起動信號等都是通過變頻器控制端子給出，即變頻器的外部運行操作，大大提高了生產過程的自動化程度。下面就來學習變頻器的外部運行操作相關知識。
相關知識點：
一．MM440變頻器的數字輸入端口

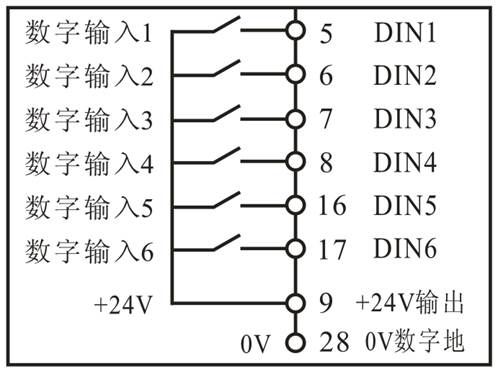

MM440變頻器有6個數字輸入端口，具體如圖7-2所示。
圖7-2 MM440變頻器的數字輸入端口
二．?dāng)?shù)字輸入端口功能
MM440變頻器的6個數字輸入端口（DIN1~DIN6），即端口“5”、“6”、“7”、“8”、“16”和“17”，每一個數字輸入端口功能很多，用戶可根據需要進行設置。參數號P0701~P0706為與端口數字輸入1功能至數字輸入6功能，每一個數字輸入功能設置參數值范圍均為0~99，出廠默認值均為1。以下列出其中幾個常用的參數值，各數值的具體含義見表7-5。
表7-5 MM440每個數字輸入端口功能設置表
| 參數值 | 功能說明 |
| 0 | 禁止數字輸入 |
| 1 | ON/OFF1（接通正轉、停車命令1） |
| 2 | ON/OFF1(接通反轉、停車命令1) |
| 3 | OFF2（停車命令2），按慣性自由停車 |
| 4 | OFF3（停車命令3），按斜坡函數曲線快速降速 |
| 9 | 故障確認 |
| 10 | 正向點動 |
| 11 | 反向點動 |
| 12 | 反轉 |
| 13 | MOP（電動電位計）升速（增加頻率） |
| 14 | MOP降速（減少頻率） |
| 15 | 固定頻率設定值（直接選擇） |
| 16 | 固定頻率設定值（直接選擇+ON命令） |
| 17 | 固定頻率設定值（二進制編碼選擇+ON命令） |
| 25 | 直流注入制動 |
1．掌握MM440變頻器基本參數的輸入方法。
2．掌握MM440變頻器輸入端子的操作控制方式。
3．熟練掌握MM440變頻器的運行操作過程。
四、實訓設備
| 序號 | 型 號 | 名 稱 | 備注 |
| 1 | GDQ01 | 電源儀表控制屏 | 1套 |
| 2 | ACM-1 | 西門子MM440變頻調速器 | 1件 |
| 3 | DQ10 | 三相鼠籠異步電動機（380V/Y） | 1臺 |
| 4 | 實驗連接線（2種） | 1套 |
五、實訓要求：
1、“5”端口設為正轉控制。
2、“6”端口設為反轉控制。
3、“7”端口設為正轉點動控制。
4、“8”端口設為反轉點動控制。
5、頻率和時間各參數在變頻器的前操作面板上直接設置。

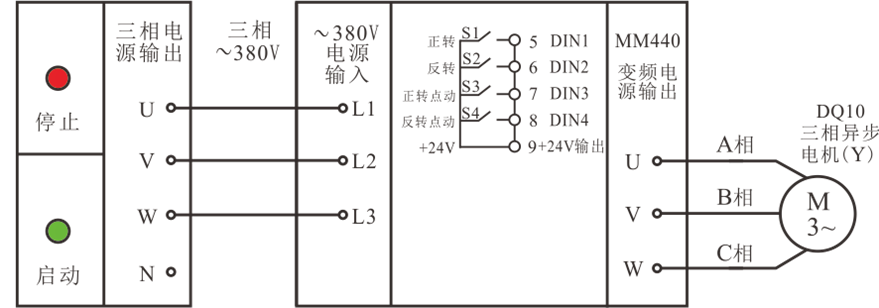

圖7-3 MM440變頻器的數字輸入控制接線圖
六、實訓步驟：
1、按以上實訓線路圖連接電路，電動機按星形接線。
2、檢查線路正確后，合上變頻器電源。先恢復變頻器工廠缺省值，然后設置實訓參數。
1）、恢復變頻器工廠缺省值，設置電動機參數。
| P0010=30 | P0970=1 | 按P鍵（10s完成） | ||
|
P0003=1 設用戶訪問級為標準級 P0010=1 快速調試 |
||||
| 參數號 | 設置值 | 說明 | ||
| P0100 | 0 | 功率以KW表示，頻率為50Hz | ||
| P0304 | 380 | 電動機額定電壓(V) | ||
| P0305 | 1.12 | 電動機額定電流(A) | ||
| P0307 | 0.37 | 電動機額定功率(kW) | ||
| P0310 | 50 | 電動機額定頻率(Hz) | ||
| P0311 | 1400 | 電動機額定轉速（r/min） | ||
| 以上參數設置完成后，設P0010=0,變頻器可正常運行。 | ||||
|
P0003=1 設用戶訪問級為標準級 P0004=7 命令和數字I/O |
|||
| 參數號 | 出廠值 | 設置值 | 說明 |
| P0700 | 2 | 2 | 命令源選擇“由端子排輸入”，這時變頻器只能從端口控制，而不能由前操作面板控制。 |
|
P0003=2 設用戶訪問級為擴展級 P0004=7 命令和數字I/O |
|||
| P0701 | 1 | 1 | ON接通正轉，OFF停止 |
| P0702 | 1 | 2 | ON接通反轉，OFF停止 |
| P0703 | 9 | 10 | 正向點動 |
| P0704 | 15 | 11 | 反向點動 |
|
P0003=1 設用戶訪問級為標準級 P0004=10 設定值通道和斜坡函數發生器 |
|||
| P1000 | 2 | 1 | 由鍵盤(電動電位計)輸入設定值 |
| *P1080 | 0 | 0 | 電動機運行的最低頻率（HZ） |
| *P1082 | 50 | 50 | 電動機運行的最高頻率（HZ） |
| P1120 | 10 | 5 | 斜坡上升時間(S) |
| P1121 | 10 | 5 | 斜坡下降時間(S) |
|
P0003=2 設用戶訪問級為擴展級 P0004=10 設定值通道和斜坡函數發生器 |
|||
| *P1040 | 5 | 20 | 設定鍵盤控制的頻率值 |
| *P1058 | 5 | 10 | 正向點動頻率為（HZ） |
| *P1059 | 5 | 10 | 反向點動頻率（HZ） |
| *P1060 | 10 | 5 | 點動斜坡上升時間為5S |
| *P1061 | 10 | 5 | 點動斜坡下降時間為5S |
4、如果要使電動機反轉運行，在確保S1開關撥向“斷”方向情況下，把S2開關撥向“通”方向（如圖），變頻器數字端口“6”為ON，電機反轉；把S2開關撥向“斷”方向（如圖），則變頻器使電動機停止運行。
5、正向點動運行：使S1，S2，S4開關撥在“斷”的方向，S3開關撥向“通”方向（如圖），變頻器數字端口“7”為ON就可使電動機按設置的頻率正向點動運行。
6、反向點動運行：使S1，S2，S3開關撥在“斷”的方向，S4開關撥向“通”方向（如圖），變頻器數字端口“8”為ON，就可使電動機按設置的頻率反向點動運行。
7、電動機的速度調節
分別更改P1040和P1058、P1059的值，按上步操作過程，就可以改變電動機正常運行速度和正、反向點動運行速度。
七、成績評價表
成績評價見表7-7。
表 7-7 成績評價表
| 序號 | 主要內容 | 考核要求 | 評分標準 | 配分 | 扣分 | 得分 |
| 1 | 接線 | 能正確使用工具和儀表，按照電路圖正確接線 |
1.接線按照不規范，每處扣5-10分 2.接線錯誤，扣20分 |
30 | ||
| 2 | 參數設置 |
能根據任務要求正確設置 變頻器參數 |
1.參數設置不全，每處扣5分 2.參數設置錯誤，每處扣5分 |
30 | ||
| 3 | 操作調試 | 操作調試過程正確 |
1.變頻器操作錯誤，扣10分 2.調試失敗，扣20分 |
20 | ||
| 4 | 安全文明生產 | 操作安全規范、環境整潔 |
違反安全文明生產規程，扣 5-10分 |
20 |
1．電動機正轉運行控制，要求穩定運行頻率為40Hz，DIN3端口設為在正轉控制。畫出變頻器外部接線圖，并進行參數設置、操作調試。
2．利用變頻器外部端子實現電動機正轉、反轉和點動的功能，電動機加減速時間為4s，點動頻率為10Hz。 DIN5端口設為正轉控制，DIN6端口設為反轉控制，進行參數設置、操作調試。
