DB-XY12 齒輪泵實測繪圖訓練組合裝置
一、產品特點1、項目實際化:以常精制小型齒輪泵為訓練對象;
2、功能系統化:齒輪泵拆裝、零件測繪、裝配圖繪制和零件圖繪制四位一體的訓練模式;由簡單組件到復雜組件的訓練過程。
3、學生大眾化:小型、組合、便攜式訓練裝置,兩三人一組,讓盡可能多的學生獲得充分的訓練機會
4、教學標準化:配套的訓練指導書,教和學都十分方便、教學效果顯著;

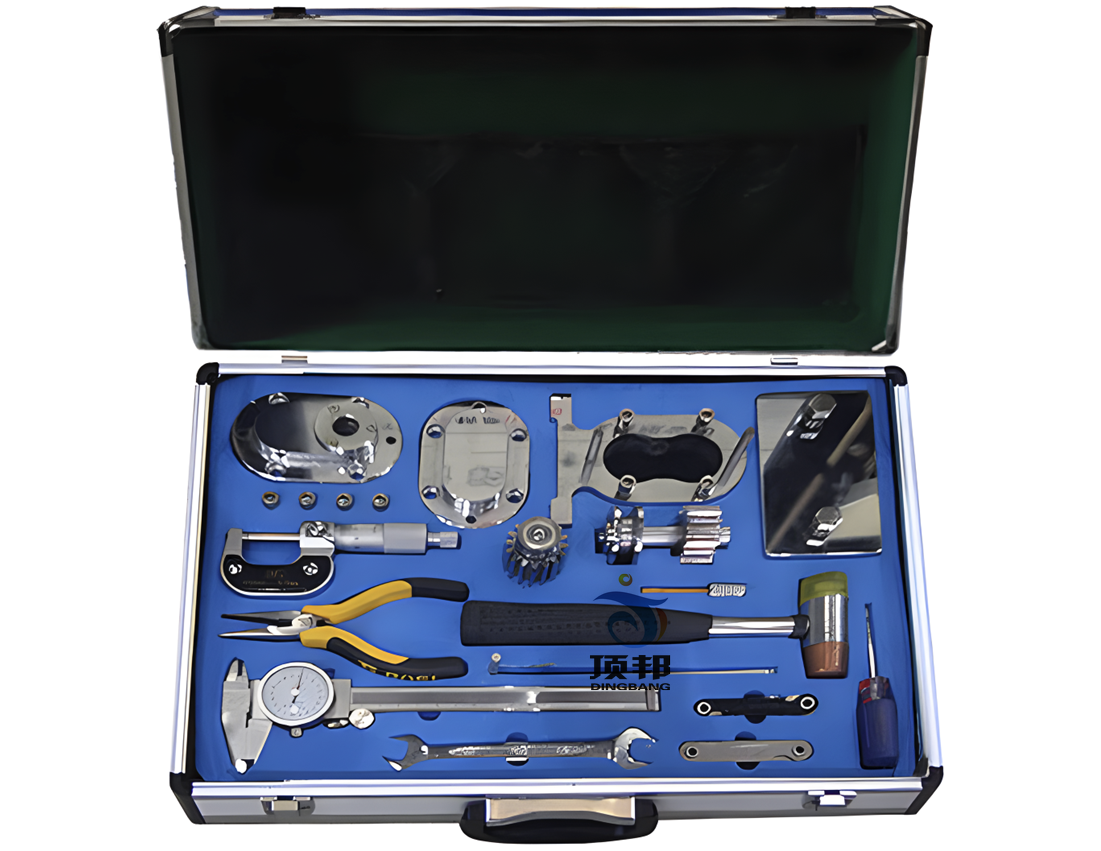

5、管理便利化:零件、測量工具及指導書均放在一個精制的箱子里,管理十分方便。

1、測繪部件:精制小型齒輪泵(1臺);
2、組裝測量工具:游標卡尺、外徑千分、螺紋樣板、圓弧樣板、專用榔頭、外六角扳手、內六角扳手、尖嘴鉗、螺絲刀等;
3、便攜組合式:檢測零件、測量工具及指導書均放在一個精制的箱子里;
4、外形尺寸:410mm×310mm×100mm;
三、實訓項目
(一)訓練模式
1、看圖找組件訓練;
2、組件拆裝訓練;
3、組件測量訓練;
4、組件組合繪圖訓練。
(二)訓練內容
1、齒輪泵組裝訓練
2、齒輪泵齒輪參數測量與計算
3、齒輪泵零件尺寸測繪
4、齒輪泵標準零件尺寸的確定
5、齒輪泵裝配圖紙繪制
6、齒輪泵零件圖紙繪制
7、齒輪泵圖紙文件整理
